Na čo sa používajú nožičky paliet a zátky?

Paletové nožičky a hmoždinky sú dva komplementárne plastové komponenty, ktoré sa používajú predovšetkým s plechovými paletami a plochými paletami na riešenie dvoch odlišných, ale súvisiacich problémov: nožičky paliet vytvárajú svetlú výšku potrebnú pre vstup vysokozdvižného vozíka a zdviháka paliet , zatiaľ čo zasúvacie zátky umožňujú kompaktné stohovanie prázdnych paliet s nožičkami pre skladovaciu a vratnú logistiku. Spoločne umožňujú ľahké, hygienické a priestorovo efektívne paletové systémy, ktoré sú široko používané v potravinárskom priemysle, farmaceutickom priemysle, dodávkach automobilových dielov a maloobchodnej distribúcii.

Bez paletových nožičiek leží plochá paleta priamo na podlahe bez medzery pre vstup vidlíc, čo znemožňuje mechanickú manipuláciu. Bez zasúvacích čapov nie je možné palety vybavené nohami efektívne stohovať, pretože nohy jednej palety sedia na palube palety pod ňou a nie sú vzájomne prepojené, čím sa stráca značný vertikálny priestor v sklade. Pochopenie oboch komponentov a ich vzájomnej spolupráce je nevyhnutné pre každého, kto špecifikuje alebo prevádzkuje moderný paletový systém.

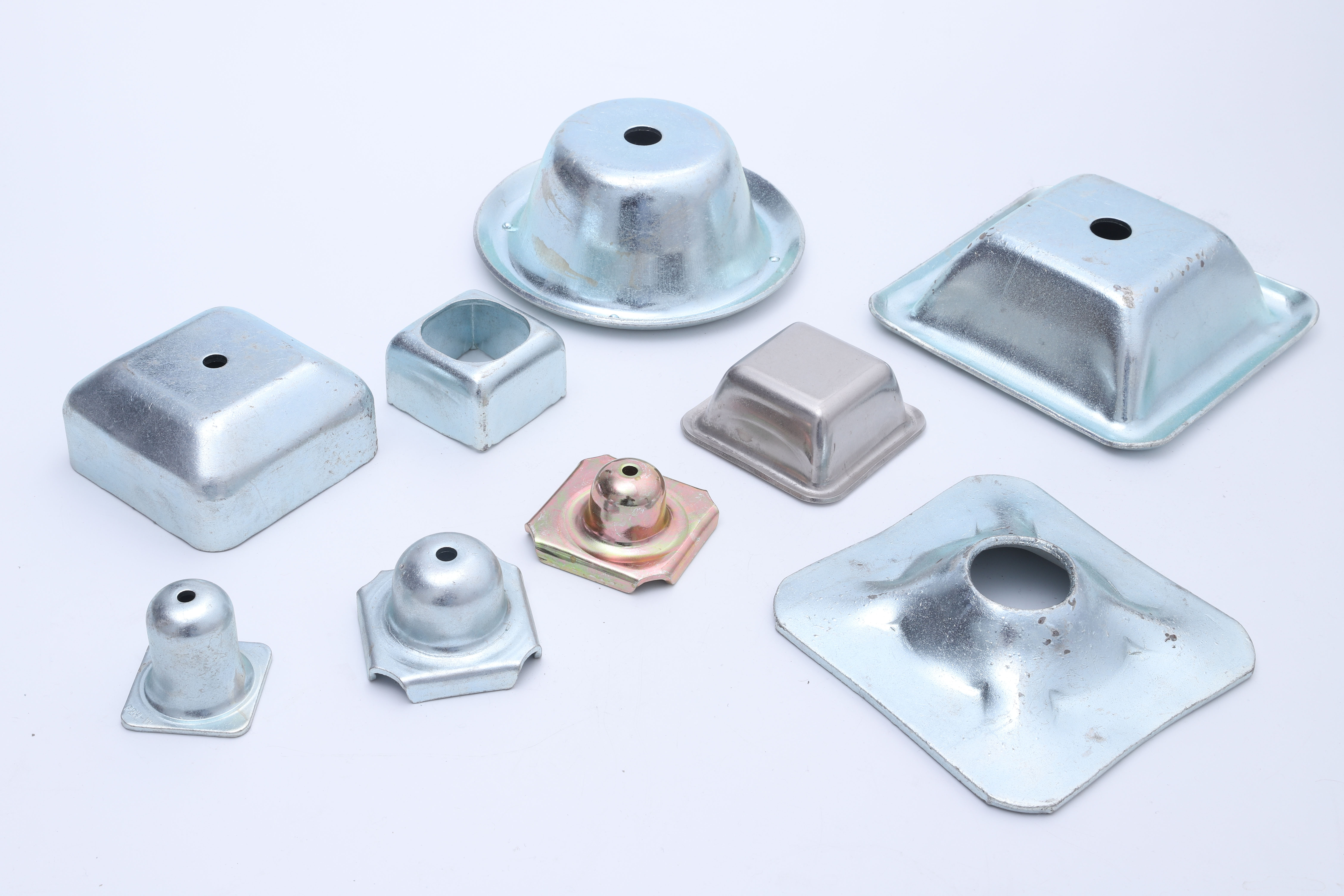

Čo sú paletové nožičky a ako fungujú?

Paletové nožičky – tiež nazývané paletové nožičky alebo paletové podpery – sú lisované plastové vložky, ktoré zapadajú do vopred vytvorených otvorov v rohoch (a niekedy aj v strede) plechovej palety alebo plochej plastovej palety. Po vložení vyčnievajú z povrchu palety smerom nadol, zdvíhajú plošinu zo zeme a vytvárajú medzeru, ktorá umožňuje, aby sa hroty vysokozdvižného vozíka alebo vidlice paletového zdviháka zasunuli pod bremeno.

Štandardné rozmery a svetlá výška

Paletové nožičky sú k dispozícii v rôznych výškach, aby vyhovovali vstupným požiadavkám rôznych manipulačných zariadení. Najbežnejšie výšky sú:

• 75 mm (3 palce) — minimálna výška vhodná pre ručné paletové zdviháky na väčšine trhov; poskytuje dostatočnú vôľu vidlíc pre štandardné kolesá paletového zdviháka a hrúbku vidlíc
• 100 mm (4 palce) — najpoužívanejšia výška; kompatibilné s protizávažovými vysokozdvižnými vozíkmi a paletovými zdvihákmi, poskytujúce pohodlnú rezervu pre vstup vidlíc
• 150 mm (6 palcov) — používa sa tam, kde sa vyžaduje dodatočný priestor, napríklad keď kolesá paletového zdviháka potrebujú jazdiť po nerovných podlahách alebo keď systémy automatizovaných vozidiel (AGV) vyžadujú dodatočný priestor snímačov

Nohy paliet sú zvyčajne vyrobené z polyetylénu s vysokou hustotou (HDPE) alebo polypropylénu (PP), pričom obe ponúkajú dobrú odolnosť proti nárazu, chemickú odolnosť a súlad s predpismi pre styk s potravinami. Nohy zapadnú alebo sa zatlačia do otvorov v palete a sú navrhnuté tak, aby sa dali odnímať na čistenie alebo výmenu bez použitia nástrojov vo väčšine systémov.

Kapacita zaťaženia a štrukturálna úloha

Paletové nožičky nie sú len rozpery – sú nosnými konštrukčnými prvkami. Nohy prenášajú celú hmotnosť palety a jej nákladu na podlahu prostredníctvom relatívne malej kontaktnej plochy, čo znamená, že musia byť skonštruované tak, aby rozložili zaťaženie bez praskania alebo deformácie pri dynamickom a statickom zaťažení. Kvalitné paletové nožičky sú dimenzované na statické zaťaženie 1 000 kg až 2 000 kg na sadu štyroch stôp a dynamické (prepravné) hodnotenia sú zvyčajne nižšie – často 500 kg až 1 000 kg —v dôsledku otrasov a vibrácií, ktoré sa vyskytujú počas prepravy vysokozdvižným vozíkom a prepravy vozidla.

Vnútorná geometria nožičiek paliet – zvyčajne rebrované alebo mriežkované, a nie plné – je navrhnutá tak, aby maximalizovala tuhosť na jednotku materiálu, pričom komponent zostal ľahký pri zachovaní požadovanej nosnosti. Pevné plastové nohy ekvivalentnej kapacity by boli podstatne ťažšie a ich výroba by bola drahšia.

Čo sú zasúvacie zátky a prečo sú potrebné?

Zasúvacie zátky - niekedy nazývané stohovacie zátky alebo zátky proti zapichnutiu - sú sekundárne plastové vložky, ktoré zapadajú do hornej časti otvoru pätky palety (rovnaký otvor, ktorý zaberá pätka zospodu) a vyčnievajú nahor nad povrch palety. Ich účelom je prijať nohy palety naskladanej priamo nad nimi, viesť a umiestniť nohy hornej palety tak, aby bol stoh stabilný a horné palety jednoducho nespočívali na povrchu palety pod nimi.

Vysvetlenie mechanizmu hniezdenia

Keď sú prázdne palety s nohami stohované bez zasúvacích zátok, nohy hornej palety spočívajú na rovnej plošine spodnej palety. To znamená, že každá paleta v stohu pripočítava celú výšku nohy (napr. 100 mm) k celkovej výške stohu. Stoh 10 paliet s nohami 100 mm by bol približne Výška 1.100 mm (jedna výška palety plus deväť ďalších výšok nôh po 100 mm).

S nainštalovanými zasúvacími zástrčkami sa nožičky hornej palety umiestnia do zásuviek, ktoré vyčnievajú nad spodnú plošinu palety. Nohy hornej palety efektívne zapadnú do zóny otvoru spodnej palety, čím sa zníži prírastková výška pridaná každou naskladanou paletou na približne 25 až 40 mm namiesto celej výšky chodidla. Rovnaký stoh 10 paliet so zasúvacími zátkami môže byť len Výška 500 až 600 mm —zníženie výšky stohu o takmer 50 %, čo sa premieta priamo do úspory skladovacieho priestoru a zlepšenej efektivity prepravy pri vracaní prázdnych paliet.

Výhody stability zásuviek

Okrem priestorovej efektívnosti zlepšujú zasúvacie zátky stabilitu stohu. Keď sa nožičky umiestnia do zásuviek, naukladané palety sú navzájom pozitívne umiestnené – nemôžu sa posúvať bočne bez prekonania mechanického zapojenia pätky do zástrčky. Tým sa znižuje riziko zrútenia stohu počas manipulácie a prepravy prázdnych paliet, čo je zmysluplné bezpečnostné hľadisko, keď sa stohy s 15 až 20 prázdnymi paletami presúvajú vysokozdvižným vozíkom.

Kľúčové aplikácie v rôznych odvetviach

Kombinácia nožičiek paliet a zasúvacích hmoždiniek robí systémy fóliových paliet praktickými v celom rade náročných priemyselných prostredí, kde majú konvenčné blokové alebo pozdĺžne palety obmedzenia.

Spracovanie potravín a chladiarenský reťazec

Ploché plastové palety s odnímateľnými nožičkami a zasúvacími zátkami sú dominantné v zariadeniach na spracovanie potravín, pretože ich hladké, uzavreté povrchy nemajú žiadne štrbiny pre ukladanie baktérií – kritická hygienická požiadavka. Nožičky a zátky sú rovnako čistiteľné: keďže sú odnímateľné, možno ich vybrať z palety, umývať samostatne v priemyselných umývačkách riadu a znova nainštalovať. Súlad s normami bezpečnosti potravín, ako sú HACCP a BRC, vyžaduje túto úroveň čistenia zo všetkých povrchov, ktoré prichádzajú do styku s produktom, vrátane paletového systému.

Pri skladovaní v chlade si plastové komponenty zachovávajú svoje mechanické vlastnosti pri teplotách až do -30 °C , na rozdiel od drevených paliet, ktoré absorbujú vlhkosť, zamŕzajú a môžu pri veľmi nízkych teplotách odlupovať triesky alebo kontaminovať produkt.

Farmaceutická a zdravotná logistika

Prostredia GMP (Good Manufacturing Practice) vyžadujú palety, ktoré nepúšťajú čiastočky, triesky alebo nečistoty, a ktorých čistotu je možné overiť. Plastové paletové systémy s nohami a hmoždinkami spĺňajú tieto požiadavky. Odnímateľné nožičky a zátky tiež umožňujú výmenu jednotlivých komponentov v prípade poškodenia, čím sa vyhnete nákladom na výmenu celej palety.

Automobilové diely a výroba

Automobilové dodávateľské reťazce používajú hárkové palety vlastnej veľkosti s presne umiestnenými nožičkami na vytvorenie stabilných, opakovateľných nakladacích pozícií pre komponenty, ktoré sa pohybujú cez výrobné procesy JIT (just-in-time). Konzistentná geometria plastových nožičiek paliet umožňuje automatizovaným manipulačným systémom – dopravníkom, AGV, robotickým vychystávacím staniciam – komunikovať s naloženými paletami v známych, opakovateľných polohách bez manuálneho nastavovania.

Maloobchodná distribúcia a plnenie elektronického obchodu

Veľkoobjemové distribučné centrá ťažia z kompaktného usporiadania prázdnych paliet s nainštalovanými zátkami, čo znižuje podlahovú plochu a priestor prívesu spotrebovaný skladovaním a vracaním prázdnych paliet. V operáciách, ktoré zvládajú stovky pohybov paliet za deň 40 až 50 % zníženie výšky prázdneho stohu paliet, ktoré umožňujú zasúvacie zátky, môže uvoľniť zmysluplnú podlahovú plochu skladu a znížiť počet nákladov prívesov potrebných na vrátenie prázdnych paliet.

Paletové nožičky verzus hniezdne zátky: Porovnanie úloh a špecifikácií

Materiály a aspekty zhody

Špecifikácia materiálu nožičiek paliet a zasúvacích zátok nie je len hľadiskom výkonu – v regulovaných odvetviach je to požiadavka zhody, ktorá musí byť zdokumentovaná a overiteľná.

Súlad s kontaktom s potravinami

Na použitie pri spracovaní potravín musia byť nožičky paliet a zasúvacie zátky vyrobené z polymérov, ktoré spĺňajú predpisy pre styk s potravinami. V Európskej únii to znamená dodržiavanie Nariadenie EÚ č.10/2011 na plastové materiály prichádzajúce do styku s potravinami. V Spojených štátoch je dodržiavanie FDA 21 CFR vyžaduje sa relevantný typ polyméru. Dodávatelia by mali byť schopní poskytnúť dokumentáciu Vyhlásenie o zhode (DoC) pre každý použitý materiál.

Chemická odolnosť

HDPE aj PP ponúkajú dobrú odolnosť voči širokému spektru čistiacich chemikálií vrátane alkalických čistiacich prostriedkov, kyselín v stredných koncentráciách a dezinfekčných prostriedkov, ako sú zriedené roztoky chlórnanu. Niektoré špecializované čistiace prostriedky – najmä rozpúšťadlá s vysokou koncentráciou alebo oxidačné činidlá – však môžu tieto polyméry časom degradovať alebo skrehnúť. Prevádzkovatelia by si mali overiť chemickú kompatibilitu pre špecifické čistiace prostriedky používané v ich prevádzke predtým, ako sa zaviažu k špecifikácii materiálu nožičiek paliet.

Farebné kódovanie pre prevádzkovú kontrolu

Paletové nožičky a hmoždinky sa často dodávajú v špecifických farbách na podporu prevádzkového riadenia. Bežné aplikácie farebného kódovania zahŕňajú:

• Zónová segregácia — rôzne farby priradené nohám používaným v zónach so surovinami, výrobou a hotovými výrobkami, aby sa zabránilo krížovej kontaminácii paliet medzi oblasťami s kontrolovanou hygienou
• Identifikácia nosnosti — farba označujúca menovitú výšku alebo nosnosť nohy, čím sa znižuje riziko nesprávneho použitia komponentov pri aplikáciách s vysokým zaťažením
• Segregácia alergénov alebo produktov — v potravinárskych zariadeniach, v ktorých sa manipuluje s výrobkami obsahujúcimi alergén, farebne označené komponenty paliet pomáhajú presadzovať fyzické segregačné protokoly
• Viditeľnosť komponentov — pestrofarebné nožičky a zátky sa dajú ľahšie nájsť počas procesu čistenia a opätovnej inštalácie, čím sa znižuje riziko chýb pri opätovnej montáži po umytí

Prevádzkový pracovný postup: Ako sa nožičky a zástrčky používajú spolu

V praxi sa nožičky paliet a zasúvacie kolíky vymieňajú, keď sa paleta pohybuje počas svojho pracovného cyklu. Pochopenie tohto pracovného postupu objasňuje, prečo sú potrebné obe zložky a ako systém funguje ako celok.

1. Nakládka a expedícia — Nohy paliet sa vkladajú do otvorov paliet. Hniezdne zátky (ak sú namontované) sú odstránené a uložené. Naložená paleta sedí na nohách s voľným priestorom vidlíc a je pripravená na manipuláciu s vysokozdvižným alebo paletovým zdvihákom.
2. Pohyb v sklade a regály — Paleta s nohami sa pohybuje po sklade na manipulačnom zariadení, ukladá sa do regálu alebo na podlahu a drží náklad počas celej doby skladovania.
3. Doručenie zákazníkovi — Naložená paleta sa prepraví a dodá. U zákazníka prebieha vykladanie tovaru z palety.
4. Príprava na návrat — Prázdne palety majú odstránené nožičky a na ich miesto sú vložené zátky (alebo sú nožičky ponechané a palety sú vložené nohami do zátky, ak je systém na to určený). Prázdne palety sú kompaktne stohované na vrátenie.
5. Spätná preprava a skladovanie — Vložené prázdne palety zaberajú podstatne menej miesta v prívese a sklade, čím sa znižujú náklady na spiatočnú logistiku.
6. Čistenie a opätovné uvedenie do prevádzky — Vrátené palety, nožičky a zátky sa umyjú, skontrolujú, či nie sú poškodené a znova sa zmontujú na ďalší výstupný cyklus.

Tento cyklus demonštruje, že oba komponenty sú neoddeliteľnou súčasťou efektívneho systému správy paliet – ani jeden nie je voliteľný, ak sa majú realizovať všetky výhody systému v oblasti účinnosti a hygieny.

Výber správnych nožičiek palety a hmoždiniek

Správna špecifikácia nožičiek paliet a hmoždiniek vyžaduje zosúladenie niekoľkých parametrov s prevádzkovým prostredím a manipulačným zariadením. Medzi kľúčové kritériá výberu patria:

Požiadavky na výšku nohy a vidlicu

Zmerajte hrúbku vidlíc a výšku kolies paletových zdvihákov a vysokozdvižných vozíkov používaných v zariadení. Výška pätky palety musí o bezpečnú hranicu presahovať maximálnu výšku vidlice alebo kolesa – zvyčajne aspoň Vôľa 20 až 30 mm nad najvyšším komponentom, ktorý musí pri vstupe prejsť popod paletu. Špecifikovanie príliš krátkych nôh vedie k tomu, že vidlice pri vstupe zanesú paletu, čo spôsobí poškodenie a sťaží manipuláciu.

Hodnotenie zaťaženia

Statická a dynamická nosnosť vybraných nožičiek musí prekročiť maximálne predpokladané zaťaženie palety vrátane bezpečnostnej rezervy. Väčšina dodávateľov poskytuje údaje o nosnosti pre statické (stacionárne skladovanie), dynamické (preprava vysokozdvižným vozíkom) a regály (zaťaženie sústredeným bodom cez vidlicové hroty) – všetky tri by sa mali overiť podľa predpokladaného prípadu použitia.

Kompatibilita clony

Paletové nožičky a hmoždinky sú navrhnuté pre špecifické rozmery a profily otvoru palety. Neexistuje žiadny univerzálny štandard: nohy z jedného paletového systému nemusia nutne pasovať do otvorov palety iného výrobcu. Pred objednaním množstva komponentov si vždy overte rozmerovú kompatibilitu s konkrétnou používanou paletou.

Rozsah teplôt

Overte rozsah prevádzkovej teploty zvoleného polyméru. Štandardné nožičky z HDPE a PP sú vhodné pre teploty približne od -30 °C to 60°C pokrýva väčšinu aplikácií chladiarní a distribúcie okolia. Vysokoteplotné aplikácie (napr. oblasti po umývaní alebo vyhrievané výrobné zóny) môžu vyžadovať špeciálne materiály.

Bežné problémy a ako sa im vyhnúť

Paletové nožičky a zasúvacie systémy sú spoľahlivé, ak sú správne špecifikované a udržiavané, ale ak sa prehliadnu kľúčové faktory, môže dôjsť k niekoľkým bežným prevádzkovým problémom:

• Praskanie chodidla pri preťažení — Spôsobené prekročením menovitej nosnosti, zvyčajne pri nakladaní ťažších výrobkov do systému určeného pre nižšie hmotnosti. Vyriešte to prechodom na chodidlá s vyšším zaťažením alebo prerozdelením zaťaženia na ďalšie polohy chodidiel.
• Nohy nie sú bezpečne uchytené v otvoroch — Vyskytuje sa, keď sa chodidlá opotrebúvajú alebo sa otvory v palete časom deformujú, čím sa znižuje zalisovanie. Pravidelne kontrolujte nožičky a otvory; okamžite vymeňte opotrebované komponenty, aby ste zabránili vypadnutiu nôh počas manipulácie.
• Stratené zátky počas prevádzky — Zátky odstránené pri nakladaní sú často nesprávne umiestnené. Implementujte definované skladovacie miesto pre zátky, keď nie sú namontované na paletách, a zahrňte inventár zátok do rutinných auditov palety.
• Krehnutie v dôsledku vystavenia chemikáliám — Používanie čistiacich prostriedkov nekompatibilných s HDPE alebo PP spôsobuje praskanie povrchu a prípadné štrukturálne zlyhanie. Každoročne skontrolujte kompatibilitu čistiacich chemikálií, najmä keď sa zmenia protokoly čistenia zariadenia.
• Nesprávna výška nohy spôsobujúca zanášanie vidlice — Najčastejšie sa to stane, keď zariadenie zmení manipulačné zariadenie (napr. zavedie nový model paletového zdviháka s väčšími kolesami) bez prehodnotenia požiadaviek na výšku nôh. Pri každej zmene manipulačného zariadenia skontrolujte špecifikácie výšky chodidla.
