Ako nožičky paliet a zátky zlepšujú stohovateľnosť?

Paletové nožičky a hmoždinky zlepšiť stohovateľnosť o vytvorenie presného mechanického spojenia medzi stohovanými paletami ktorá zabraňuje bočnému posunu, riadi vertikálny prírastok každej ďalšej palety a rovnomerne rozdeľuje tlakové zaťaženie na definované kontaktné body. Výsledkom je stohovací systém, ktorý je štrukturálne stabilný, priestorovo efektívny a manipulácia s ním je bezpečná – vlastnosti, ktoré ploché palety bez týchto komponentov nedokážu samostatne dosiahnuť.

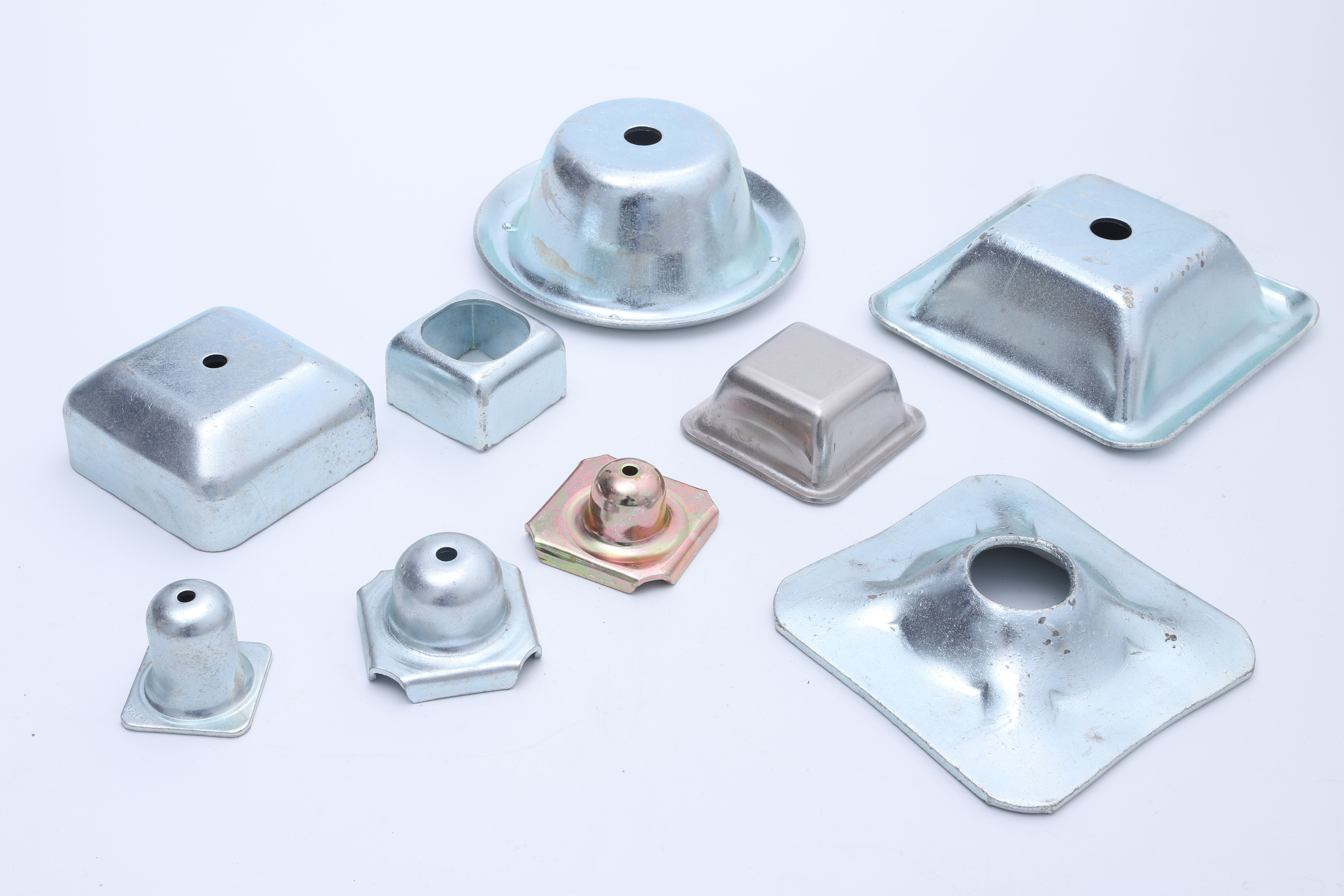

o Ningbo Dasheng Metal Products Co., Ltd , vyrábame nožičky paliet a hmoždinky pomocou presného lisovania kovov, hlbokého ťahania a zvárania. Naša priama účasť na výrobe týchto komponentov nám umožňuje detailne pochopiť, ako sa rozmerová presnosť a kvalita materiálu premietajú do skutočného výkonu stohovateľnosti. Nasledujúci článok skúma každý aspekt toho, ako tieto dva komponenty spolupracujú pri transformácii stohovania paliet z nespoľahlivej manuálnej úlohy na kontrolovanú, opakovateľnú a merateľnú operáciu.

Mechanika toho, ako zasúvacie zátky zaisťujú palety do zarovnania

Základným mechanizmom, ktorým nožičky paliet a zasúvacie zátky zlepšujú stohovateľnosť, je zasúvanie zásuvnej časti do pätky. Keď sa prázdna paleta položí na druhú, zasúvacie zátky vyčnievajúce zo spodnej strany hornej palety klesnú do otvorených dutín v hornej časti nôh na spodnej palete. Tento záber robí tri veci súčasne: umiestňuje hornú paletu do presnej horizontálnej polohy so spodnou, obmedzuje, ako ďaleko môže horná paleta klesnúť do spodnej (riadenie prírastku vkladania), a odoláva akejkoľvek bočnej sile, ktorá by inak spôsobila posun alebo naklonenie stohu.

Bez zasúvacích zátok nemajú stohované palety žiadne mechanické spojenie medzi sebou. Spoliehajú sa výlučne na gravitáciu a trenie, aby zostali vo svojej polohe. Na hladkých podlahách skladu, pri manipulácii s vysokozdvižným vozíkom alebo v pohybujúcich sa vozidlách samotné trenie nestačí na zabránenie posunu. Stoh desiatich paliet bez do seba zapadajúcich komponentov sa môže pri miernom priečnom zrýchlení bočne posunúť o niekoľko centimetrov – dosť na to, aby sa stoh prevrátil alebo aby nebolo bezpečné zdvíhať ako celok.

Geometria zástrčky a jej vplyv na presnosť stohu

Geometria zasúvacej zátky – jej uhol skosenia, vonkajší priemer, hrúbka steny a výška – určuje, ako presne horná paleta sedí v porovnaní so spodnou a aká veľká je bočná vôľa v rámci zapojeného stohu. Zástrčka s veľkorysým vstupným kužeľom (zvyčajne 3° až 7° uhla ponoru ) vedie paletu do polohy, aj keď umiestnenie nie je dokonale vycentrované, zatiaľ čo tesnejšie uloženie v spodnej časti záberu poskytuje presné zarovnanie, ktoré vyžadujú automatizované manipulačné systémy. Presne lisované zátky vyrobené s dosiahnutím úzkych rozmerových tolerancií opakovateľnosť polohy v rozmedzí ±1 mm — nevyhnutné pre palety manipulované robotickými systémami alebo automatizovane riadenými vozidlami.

Ovládanie prírastku vnorenia: Koľko miesta sa skutočne ušetrí

Jedným z najviac kvantifikovateľných spôsobov, ako nožičky paliet a zasúvacie zátky zlepšujú stohovateľnosť, je umožnenie kontrolovaného a predvídateľného prírastku ukladania – dodatočná vertikálna výška pridaná do stohu každou následnou paletou. Tento prírastok je určený rozdielom medzi celkovou výškou pätky palety a hĺbkou, do ktorej do nej zapadá zasúvacia zátka.

Dobre navrhnutý systém hniezdenia zvyčajne dosahuje prírastok hniezdenia 30 až 60 mm na paletu . Na porovnanie, konvenčná drevená bloková paleta s celkovou výškou približne 145 mm pridáva celých 145 mm do stohu s každou ďalšou jednotkou – pretože nemá vôbec žiadnu schopnosť zasúvania. Dôsledky úspory miesta sú dramatické:

Ako ukazuje tabuľka, úspora miesta sa zvyšuje, keď sa naskladá viac paliet, pretože pevná základná výška spodnej palety sa stáva menšou časťou celkovej výšky stohu. Pri 50 paletách zaberá skladací systém s prírastkom 40 mm menej ako 30% priestoru vyžadované konvenčnými paletami – transformácia, ktorá priamo ovplyvňuje, koľko prázdnych paliet môže sklad uskladniť, koľko ich možno naložiť na vratný vozík a ako efektívne je možné spravovať paletu.

Prečo je dôležitá presná kontrola prírastku hniezdenia

Konzistentné riadenie prírastku ukladania je možné len vtedy, keď sú nožičky paliet a zasúvacie zátky vyrobené podľa presných rozmerových špecifikácií. Ak sa výška stôp na palete líši o niekoľko milimetrov – ako sa to stane, keď sa komponenty vyrábajú s nedostatočnou kontrolou kvality – prírastok vkladania sa stáva nepredvídateľným. Niektoré palety sa uložia hlbšie, než je zamýšľané, čo môže spôsobiť kontakt paletovej plošiny a poškodenie tovaru na naloženej palete pod ňou. Iné sa vôbec neuhniezdia, ak zástrčka nezapadne správne do dutiny chodidla. Rozmerová konzistencia naprieč každým komponentom vo flotile je základom spoľahlivej stohovateľnosti.

Rozloženie zaťaženia a štrukturálna stabilita počas stohovania

Stohovateľnosť nie je len o tom, ako kompaktne sa palety ukladajú, ale je to aj o tom, ako bezpečne a stabilne znesú zaťaženie, keď sú naskladané tovarom. Paletové nožičky zohrávajú ústrednú úlohu tým, že presne definujú, kde sa prenášajú tlakové sily medzi naskladanými paletami a na podlahu. Vo viacpaletovom stohu nesúcom naložené palety musia nohy každej hornej palety prenášať svoje zaťaženie priamo na konštrukčné prvky palety pod nimi – nie na povrch podlahy medzi nohami, ktorý vo väčšine návrhov paliet nie je navrhnutý tak, aby prenášal tlakové zaťaženie zhora.

Zabezpečujú to presne umiestnené nožičky prenos zaťaženia nastáva v správnych bodoch v každej konfigurácii stohovania. Keď sú nohy dôsledne umiestnené v rohoch a okrajoch palety – ako je to v dobre navrhnutom systéme s kontrolovanými výrobnými toleranciami – každá úroveň naloženého stohu je podopretá konštrukčnými stĺpikmi tvorenými nohami pod ňou. Táto dráha nákladu podobná stĺpu je mechanicky účinná a zabraňuje ohýbaniu a ohýbaniu paliet, ku ktorému dochádza pri prenášaní nákladu na nepodporované oblasti.

Úloha zásuviek pri predchádzaní kolapsu stohu

Keď je naložený paletový stoh vystavený vodorovným silám – od vozidla zatáčajúceho roh, prudkého spomalenia vysokozdvižného vozíka alebo seizmickej aktivity v sklade – stoh má tendenciu sa nakláňať a potenciálne sa prevrátiť. Zasúvacie zátky, ktoré zapadajú do pätiek paliet, odolávajú tejto tendencii tým, že fungujú ako strihové spojky medzi susednými paletami. Kontakt zástrčky s vnútornou stenou dutiny chodidla premieňa bočnú silu na kompresívnu a ťahovú interakciu medzi dvoma komponentmi, čím sa energia skôr rozptýli, než aby sa palety navzájom posúvali.

Odolnosť v šmyku poskytovaná jediným záberom pätky zástrčky závisí od hrúbky steny oboch komponentov, hĺbky záberu a vlastností materiálu každej časti. Lisovaná oceľová zátka zapadajúca do dutiny oceľovej pätky poskytuje výrazne väčšiu odolnosť proti šmyku ako plastová zátka v plastovej pätke – dôležité hľadisko pri operáciách, kde sa stohované palety prepravujú kamiónom na veľké vzdialenosti po nedokonalom povrchu vozovky.

Ako rovnomernosť výšky chodidla ovplyvňuje vyrovnanosť stohu

Stoh paliet je len taký rovný ako nohy, ktoré ho podopierajú. Ak sa štyri alebo viac stôp na jednej palete líši vo výške – dokonca aj o niekoľko milimetrov – paletová plošina nebude sedieť na palete pod ňou. Toto naklonenie sa hromadí s každou ďalšou paletou v stohu: 2 mm odchýlka výšky na paletu sa stáva a 20 mm sklon cez desaťpalietový stoh, čo je dostatočné na to, aby bola horná paleta viditeľne nestabilná a potenciálne nebezpečná na vyzdvihnutie ako celok s vysokozdvižným vozíkom.

Riadenie rovnomernosti výšky nôh naprieč paletou vyžaduje výrobné procesy schopné vyrábať komponenty s prísnymi toleranciami výšky – zvyčajne ±0,5 mm alebo lepšie pre presné aplikácie. o Ningbo Dasheng Metal Products Co., Ltd , naše operácie hlbokého ťahania a razenia sa vykonávajú s nástrojmi, ktoré zachovávajú konzistentný tok materiálu a hĺbku tvarovania, čím zaisťujú, že každá pätka vyrobená vo výrobnej sérii spĺňa špecifikovanú výšku v rámci požadovanej tolerancie. Táto konzistentnosť sa overuje prostredníctvom kontrol kvality počas procesu, a nie spoliehaním sa len na kontrolu na konci linky.

Geometria chodidla a jej vplyv na rovinný kontakt

Okrem výšky ovplyvňuje rovinnosť a pravouhlosť kontaktnej plochy základne chodidla aj rovinnosť stohu. Noha s pokrivenou alebo nerovnou základňou sa bude na povrchu pod ňou hojdať, namiesto toho, aby vytvárala stabilný, rovnomerný kontakt. Toto kývanie pri zaťažení vytvára koncentrácie napätia na okrajoch kontaktnej plochy, urýchľuje opotrebovanie a zvyšuje riziko deformácie chodidla v priebehu času. Presne tvarované kovové nožičky, vyrábané nástrojmi, ktoré kontrolujú rovinnosť kontaktnej plochy v rámci špecifikovaných limitov, eliminujú tento problém tým, že zaisťujú, že každá noha sedí stabilne a prenáša zaťaženie rovnomerne po celej svojej základnej ploche.

Stohovateľnosť v rôznych konfiguráciách nožičiek paliet

Nie všetky konfigurácie nožičiek palety poskytujú rovnaký výkon pri stohovaní. Počet stôp, ich vzor umiestnenia, ich individuálna geometria a počet zasúvacích čapov na palete – to všetko ovplyvňuje výkon systému v reálnych prevádzkových podmienkach. Pochopenie kompromisov medzi bežnými konfiguráciami pomáha určiť správny dizajn pre danú aplikáciu.

9-bodová konfigurácia poskytuje najlepšiu celkovú stohovateľnosť, pretože maximalizuje počet do seba zapadajúcich zásuvných pätiek na palete, rozdeľuje zaťaženie na najväčší počet kontaktných bodov a minimalizuje vychýlenie plošiny medzi pätkami. Má to však za následok aj o niečo vyšší prírastok vkladania ako pri 4-rohovom systéme, pretože do stohovacej medzery sa musí zmestiť viac materiálu na nohy. Optimálna konfigurácia pre ktorúkoľvek danú operáciu závisí od rovnováhy medzi požiadavkami na nosnosť, cieľmi efektívnosti vkladania a rozmerovými obmedzeniami manipulačného zariadenia.

Výber materiálu a jeho vplyv na výkon stohovania v priebehu času

Zlepšenia stohovateľnosti, ktoré poskytujú nožičky palety a zasúvacie zátky, sa udržia počas životnosti palety iba vtedy, ak sú komponenty vyrobené z materiálov, ktoré si zachovávajú svoju geometriu pri opakovaných cykloch zaťaženia. Degradácia materiálu – tečenie, únavové praskanie, korózia alebo tepelná deformácia – mení rozmerové charakteristiky pätiek a kolíkov spôsobmi, ktoré progresívne podkopávajú presnosť vzájomného spojenia, od ktorého závisí stohovateľnosť.

• Lisované oceľové nožičky udržujú svoju geometriu pri trvalom zaťažení v tlaku bez tečenia, odolávajú nárazu bez zlomenia a fungujú konzistentne v teplotnom rozsahu od -40 °C do 300 °C. Ich rozmerová stabilita počas stoviek zaťažovacích cyklov je najvyššia zo všetkých bežných materiálov chodidiel.
• Nohy z nehrdzavejúcej ocele ponúkajú rovnakú mechanickú stabilitu ako lisovaná uhlíková oceľ s pridaním odolnosti proti korózii vo vlhkom, potravinárskom alebo chemickom prostredí. Sú preferovanou voľbou, keď sa musí zachovať stohovateľnosť paliet prostredníctvom opakovaných umývacích cyklov.
• Nožičky z polyetylénu s vysokou hustotou (HDPE). poskytujú primeranú stohovateľnosť pre ľahké až stredné zaťaženie, ale sú náchylné na tečenie pri trvalom namáhaní tlakom, najmä pri zvýšených teplotách. V priebehu času môže naložený stoh spôsobiť trvalé stlačenie nožičiek z HDPE, čím sa zníži výška pätky a zmení sa prírastok ukladania.
• Polypropylénové nožičky sú ľahšie a lacnejšie ako HDPE, ale majú zníženú odolnosť proti nárazu a vyššiu náchylnosť na krehké lomy pri teplotách pod nulou. V prostredí chladiacich reťazcov môžu polypropylénové nožičky prasknúť pod rázovým zaťažením, ktoré vzniká pri páde palety alebo pri hrubom zaobchádzaní, čím sa úplne eliminuje ich blokovacia funkcia.
• Nohy z hliníkovej zliatiny kombinujú nízku hmotnosť s dobrou rozmerovou stabilitou a odolnosťou proti korózii, vďaka čomu sú vhodné pre aplikácie, kde je kritickým obmedzením hmotnosť paliet – ako je letecká preprava alebo vysokofrekvenčná ručná manipulácia.

Pre prevádzky, kde musí byť spoľahlivo zachovaná stohovateľnosť 100 alebo viac paletových cyklov , lisované alebo nerezové nožičky sú najspoľahlivejšou voľbou. Ich odolnosť voči tečeniu, nárazu a teplotným zmenám zaisťuje, že rozmerová presnosť stanovená pri výrobe je zachovaná počas celej životnosti komponentu.

Stohovateľnosť v prostredí automatizovaného skladu

V ručne ovládaných skladoch môže byť malé množstvo vychýlenia stohu opravené pracovníkom, ktorý premiestňuje palety. V automatizovaných prostrediach – kde robotické zakladače, automatizované navádzané vozidlá (AGV) a dopravníkové automatizované skladovacie a vyberacie systémy (AS/RS) manipulujú s paletami bez ľudského zásahu – neexistuje žiadny korekčný mechanizmus. Paleta, ktorá sa nezasunie do svojho špecifikovaného rozmerového obalu, spôsobí zaseknutie, poruchu snímača alebo zastavenie systému, ktoré zastaví celú operáciu.

To je dôvod, prečo operátori automatizovanej logistiky špecifikujú extrémne tesné tolerancie na nohách paliet a zasúvacích čapoch — často prísnejšie ako štandardné tolerancie používané pri aplikáciách ručnej manipulácie. Typické požiadavky na automatizované systémy zahŕňajú:

1. Tolerancia výšky chodidla: ±0,5 mm cez všetky nohy na jednej palete a cez všetky palety vo flotile.
2. Tolerancia priemeru hniezdnej zátky: ±0,3 mm, aby sa zabezpečila konzistentná hĺbka záberu a odolnosť voči bočnému posunu.
3. Tolerancia polohy chodidla: ±1 mm od špecifikovanej polohy na palete, aby sa zarovnali s robotickými bodmi odberu a detekčnými zónami senzorov.
4. Opakovateľnosť výšky stohu: Celková výška vnoreného stohu musí byť predvídateľná s presnosťou ± 2 mm na paletu, aby systémy AS/RS umožnili presné umiestnenie vidlíc bez rekalibrácie medzi cyklami.
5. Odolnosť proti bočnému posunu: Vložený stoh musí odolať bočným posuvným silám najmenej 200 N bez toho, aby sa horná paleta posunula o viac ako 2 mm vzhľadom na paletu pod ňou.

Konzistentné dosiahnutie týchto špecifikácií vo veľkých výrobných sériách si vyžaduje presné výrobné možnosti Ningbo Dasheng Metal Products Co., Ltd prináša do každého komponentu, ktorý vyrábame. Naše nástroje na lisovanie a hlboké ťahanie sú navrhnuté a udržiavané podľa rozmerových požiadaviek špecifikácií každého zákazníka a naše procesy overovania kvality potvrdzujú, že každý komponent opúšťajúci naše zariadenie spĺňa tolerancie požadované pre jeho zamýšľanú aplikáciu – vrátane náročných požiadaviek automatizovaných logistických prostredí.

Ako dizajn hniezdnej zástrčky ovplyvňuje jednoduchosť odkladania

Vylepšenia stohovateľnosti sú prakticky užitočné len vtedy, ak je možné stoh ľahko a spoľahlivo oddeliť, keď sú potrebné jednotlivé palety. Zasúvacia zátka, ktorá zapadá tak tesne, že na uvoľnenie je potrebná nadmerná sila, spôsobuje prevádzkové problémy: predĺžený čas vyskladňovania, vyššie riziko poškodenia palety počas separácie a pre automatizované stohovače je ťažké generovať požadovanú zdvíhaciu silu bez poškodenia paletovej plošiny.

Dizajn dobre fungujúcej zasúvacej zástrčky vyvažuje tri protichodné požiadavky:

• Dostatočný záber, aby odolal bočnému posunu pod silami, ktoré vznikajú počas prepravy a manipulácie – zvyčajne vyžadujúce minimálnu hĺbku záberu 15–25 mm.
• Kontrolovaná vôľa medzi zástrčkou a vnútornou stenou pätky — dostatočné na to, aby umožnilo hladké zapojenie a uvoľnenie bez viazania, zvyčajne 0,5–2 mm radiálnej vôle v závislosti od aplikácie.
• Uhol ťahu na vonkajšej strane zástrčky — mierne skosenie (3°–7°), ktoré vedie hmoždinku do dutiny chodidla počas stohovania a uľahčuje čisté odpojenie bez sacieho efektu, ktorý sa môže vyskytnúť pri hmoždinkách s paralelnými stenami v hlbokých dutinách.

Dosiahnutie tejto rovnováhy si vyžaduje premyslený dizajn a precíznu výrobu. Hmoždinka, ktorá je vytvorená s nekonzistentnou hrúbkou steny alebo s nekruhovým prierezom, sa bude správať nepredvídateľne – v niektorých orientáciách viazne a v iných voľne pasuje. Presne lisované a hlboko ťahané zátky vyrobené z plechu s konštantnou hrúbkou s kontrolovanými parametrami tvarovania eliminujú túto variabilitu a poskytujú rovnaké správanie pri zapájaní a odpájaní na každej palete vo flotile.

Vplyv stohovania na riadenie paletového parku

Vylepšená stohovateľnosť neovplyvňuje len fyzické rozmery stohu paliet – má priamy a merateľný vplyv na efektivitu správy paletového parku v rámci celého dodávateľského reťazca. Operácie, ktoré dokážu stohovať prázdne palety kompaktnejšie a stabilnejšie, získavajú výhody v každom bode logistického cyklu, kde je potrebné palety skladovať, počítať, prepravovať alebo vyberať.

Skladovacia kapacita na miestach odoslania a príjmu

o dispatch docks, distribution centers, and manufacturing facilities, empty pallets awaiting loading occupy floor space that could otherwise be used for productive storage. A nestable pallet system that reduces stack height by 65 – 70 % v porovnaní s bežnými paletami umožňuje na rovnakú podlahovú plochu umiestniť tri až štyrikrát toľko prázdnych paliet. To priamo znižuje frekvenciu doplňovania paliet a prácu spojenú so správou veľkého počtu jednotlivo skladovaných jednotiek.

Efektívnosť spätnej prepravy

Logistika vrátenia – presun prázdnych paliet späť cez dodávateľský reťazec – je nákladové stredisko, ktoré sa priamo prispôsobuje objemu paliet. Pojme štandardný príves s vnútornou výškou 2 700 mm 18 bežných paliet naskladaných po 145 mm . So zasúvateľným systémom s prírastkom 40 mm a výškou základne 150 mm môže rovnaký príves niesť približne 64 paliet v rovnakom vertikálnom priestore — viac ako trojnásobok zaťaženia. Toto zníženie spiatočných prepravných jázd znižuje náklady na palivo, hodiny vodiča a emisie uhlíka priamo úmerne k zlepšeniu efektivity stohovania.

Znížené manipulačné operácie na paletový cyklus

Pretože stohovateľné stohy sú štrukturálne stabilné a možno s nimi manipulovať ako s jednou jednotkou bez rizika posúvania jednotlivých paliet, operátori vysokozdvižných vozíkov môžu presúvať väčšie množstvá prázdnych paliet v jedinom zdvihu. Stabilný stoh 20 zasúvateľných paliet možno presúvať ako celok; 20 konvenčných paliet bez blokovania by si vyžadovalo niekoľko samostatných pohybov alebo použitie špecializovaného zariadenia. Toto zníženie jednotlivých manipulačných operácií znižuje pracovný čas, opotrebovanie vysokozdvižného vozíka a riziko nehôd súvisiacich s manipuláciou.

Kľúčové špecifikácie na definovanie optimálnej stohovateľnosti

Pre operácie špecifikujúce nové nožičky paliet a zasúvacie zátky alebo hodnotenie existujúcich komponentov z hľadiska stohovateľnosti sú na definovanie a overenie najdôležitejšie nasledujúce parametre:

1. Cieľový prírastok vnorenia: Definujte maximálny prípustný prídavok vertikálnej výšky na vnorenú paletu na základe dostupného skladovacieho a prepravného priestoru a počtu paliet očakávaných v každom stohu.
2. Výška chodidla a tolerancia: Špecifikujte nominálnu výšku pätky potrebnú na zabezpečenie primeranej vstupnej vôle vysokozdvižného vozíka (minimálne 95 mm) a maximálnu povolenú odchýlku výšky naprieč všetkými pätkami na jednej palete (zvyčajne ±0,5 mm pre presné aplikácie).
3. Hĺbka zapojenia zástrčky: Definujte hĺbku, do ktorej musí zasúvacia zátka zapadnúť do dutiny chodidla, aby zabezpečila požadovaný bočný odpor proti posunutiu, vyvážený proti sile odpojenia, ktorá je prijateľná pre ručné alebo automatické odkladanie.
4. Radiálna vôľa od pätky k päte: Špecifikujte vôľu medzi vonkajšou stenou zasúvacej zátky a vnútornou stenou dutiny chodidla, aby sa vyvážilo ľahké zapadnutie a tesnosť polohového zámku.
5. Odolnosť proti bočnému posunu: Definujte minimálnu bočnú silu, ktorej musí vnorený stĺp odolať bez posunutia, na základe dynamických síl, ktoré sa vyskytujú počas prepravy v zamýšľanom type vozidla.
6. Materiál a povrchová úprava: Vyberte materiál pätky a zátky na základe požiadaviek na zaťaženie, teplotného rozsahu, vystavenia korózii a počtu cyklov, počas ktorých si komponenty musia zachovať svoje rozmerové špecifikácie.
7. Konfigurácia a počet: Rozhodnite o počte a vzore umiestnenia stôp na základe požiadaviek na nosnosť palety a cieľového prírastku vnorenia, pričom ako východiskovú referenciu použite údaje na porovnanie konfigurácie.

o Ningbo Dasheng Metal Products Co., Ltd , náš skúsený inžiniersky tím spolupracuje so zákazníkmi od štádia špecifikácie až po výrobu a dodávku, pričom zaisťuje, že každý parameter riadiaci výkon stohovateľnosti je správne definovaný a spoľahlivo dosiahnutý. Od výberu optimálneho materiálu a návrhu nástrojov až po výrobu hotových komponentov a overenie ich rozmerovej zhody, poskytujeme technickú odbornosť a presnosť výroby, ktorú si vyžadujú kvalitné nožičky paliet a zasúvacie zátky.
